消防水箱（水池）中旋流防止器的應用和安裝要求
2017-7-26 11:10:13 點擊：

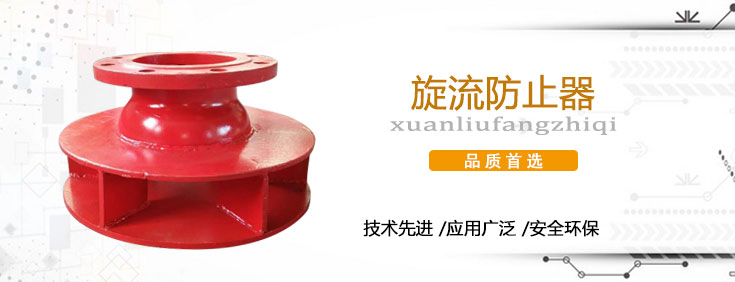

旋流防止器是安裝在水箱中，防止吸虹現象產生的設備。主要應用于化工、能源、水工程等領域，特別是在消防取水池（箱）中使用，能保證有效容積被全部利用，提高消防水池有效利用率，減少死水區，實現節地要求。
1、旋流防止器的作用
防止因旋流夾著空氣進入水泵，實現水泵高效能輸水，避免水泵產生氣蝕現象兒被破壞，能有效消除吸水過程中水箱（池）產生的旋流。
2、設置場所：
安裝在消防水箱或消防水池設備吸水端口，其能保證有效容積被全部利用，提高消防水池有效利用率，減少死水區，實現節地要求，是救援中，消防水能得到最大限度的使用。
3、規范要求
根據《消防給水及消火栓系統技術規范》（GB50974-2014）第5.2.6條規定，高位消防水箱的最低有效水位應根據出水管喇叭口和防止旋流器的淹沒深度確定，當采用出水管喇叭口應符合本規范第5.1.13條第4款的規定；但當采用防止旋流器時應根據產品確定，不應小于150mm的保護高度。
根據《消防給水及消火栓系統技術規范》（GB50974-2014）第5.1.13條第4款規定，消防水泵吸水口的淹沒深度應滿足消防水泵在最低水位運行安全的要求，吸水管喇叭口在消防水池最低有效水位下的淹沒深度應根據吸水管喇叭口的水流速度和水力條件確定，但不應小于600mm，當采用旋流防止器時，淹沒深度不應小于200mm。如下圖所示：設置旋流防止器可以更充分利用消防水池，節約空間。
4、旋流防止器安裝要求
可正裝（消防水池）也可以倒裝（高位水箱），旋流防止器的外援與水池池壁應至少留有0.3d的間隙，d為吸水管道的公稱尺寸。
本文由西安鼎興自控工程有限公司（m.kybcqs.cn）為您提供，免費咨詢電話：400-886-9935
