    西安鼎興自控工程有限公司推薦：電動閥門控制器怎么安裝？

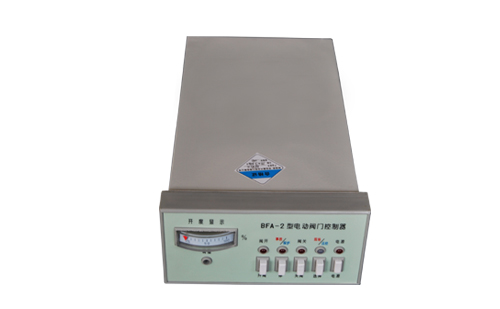

　　電動閥門控制器怎么安裝?

　　1.根據所選購的型號規格按圖將其安裝固定，后面板上的接地端子必須可靠接地。

　　2.控制器和電動裝置的電路圖號是相同的，用電纜按相同的端子號把控制器和電動裝置連接起來，如果用戶不需要現場控制，13、14端子可不接。電動閥門控制器用于自控系統中時，12、13、14端子用于“自動開”、“自動關”對應信號的輸入端子。

　　3.按下電源鍵，電源指示燈亮，現場遠控開關指向遠控，遠控指示燈亮。

　　4.用手輪將閥門開啟至50%開度處，按下開閥或關閥鍵，檢查閥門的旋向與所按的按鍵是否一致，如不一致立即按停止鍵，切斷三相電源，調換三相電源中的任意兩相。

　　5.按下開閥鍵，當閥門全開到位時，前面板上的開閥指示燈亮;按下關閥鍵，當閥門全關到位時，前面板上的關閥指示燈亮;當閥門在開或關的過程中需要停止時，按停止鍵，閥門停止。把4號和7號端子短接，前面板上的事故燈亮。

　　6.當閥門處在全開位置時， 調前面板上的調整電位器，使開度表顯示100%處。

　　7.現場遠控開關指向現場，現場指示燈亮，短路12號和13號端子，閥門和開向運行，為點動狀態;短路12號和14號端子，閥門向關向運行，為點動狀態。

　　8.后面板上的保險管5×20，1A。

　　本文來自西安鼎興轉載請注明出處。聯系電話：400-886-9935
