三、技術性能

1、電源電壓：AC380V、50Hzo

2、控制對象：不大于320千瓦的三相異步電機。

3、在下列情況下能可靠工作：①海拔高度不超過1000米。②周圍環境溫度不大于45℃，不低于－30℃。空氣相對濕度不大于85%（20℃士5℃）。④在無爆炸危險的介質中，且無導電塵埃及腐蝕性氣體。

四、調試與使用方法

本系列控制柜（箱）控制回路中，既設自動控制亦有手動控制，還具備過流、過壓、欠壓、缺相保護及事故報苦功能，本產品使用前，必須按電氣原理圖復核后接線，按照電動機實際要求調整相應元件設定值，然后起動。

1、自動操作：接通電源，電源指示燈亮，將轉換開關轉至“自動”位置，檢查控制柜（箱）所控制的電機是否按液位控制儀的指令動作。當液位達到控制液位時，對應液位指示燈發光，相應的限位控制繼電器常開觸點自動閉合，二次控制回路自動接通，電機起動，同時運行指示燈亮。當水位達到停止水位時，對應的指示燈發光，液位測控儀的對應限位控制繼電器常閉觸點斷開，二次控制回路開路，電機停止工作，運行指示燈熄滅。

2、手動操作：接通電源，電源指示燈亮，將轉換開關轉至“手動”位置，按下起動按鈕，電機開始運轉，運行指示燈亮，按下”停止”按鈕，電機停止運轉，其運行指示燈熄滅。

3、不論采用何種控制方式，當達到極限水位時，其超限水位信號觸點接通，二次控制回路失電，使電機停止運轉，并發出聲光報苦信號。在電機運行過程中如有事故出現，事故指示燈亮，電鈴自動報苦，這時，按下停止按鈕，迫使電機停止工作。

五、訂貨須知

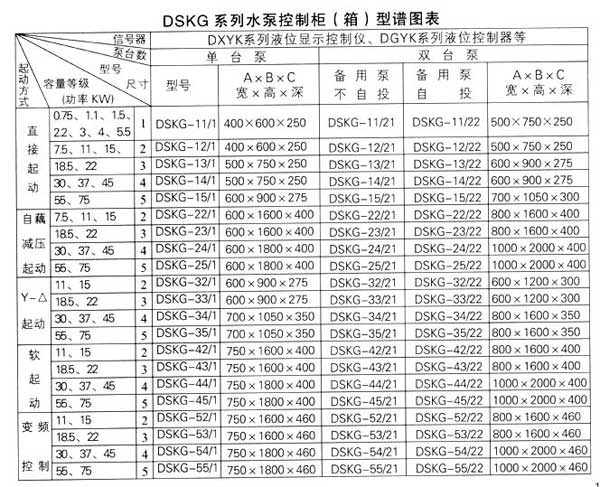

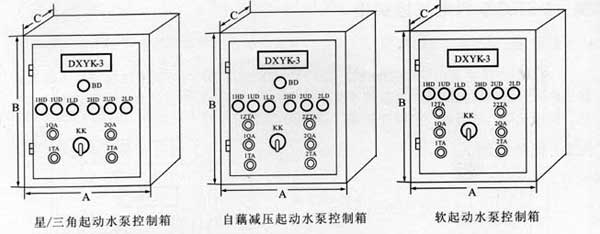

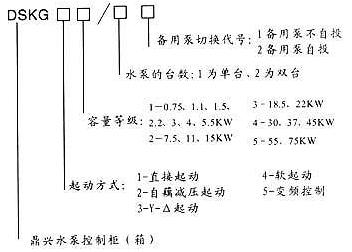

1、所訂產品的型號、規格，配用液位顯控儀的型號、規格、控制方式。

2、所配電動機的型號、功率、額定電流及臺數，指示燈設置要求，儀表顯示要求。

3、如搖非標電力傳動控制柜（箱），訂貨時可共同協商確定。

六、DXYK、DGYK、DXYW、DFYK系列液位控制器電氣安裝圖集

1、電氣安裝圖集簡介

DXYK、DGYK、DXYW、DFYK系列液位控制器，安裝在水泵的電氣控制柜上顯示控制液位，具有超高、超低水位報警功能；其輸出觸點接到柜內二次控制回路中，可根據液位的高低自動起停水泵。液位傳感器可用于清水、污水、熱水（常壓100）的液位信號檢測，檢測方法與被測液體的導電系數、污濁程度無關，可靠性高；并可以任意設定。時調整液位的測控點，安裝調整極為方便。本圖集設計了九種液位控制方案，供設計施工人員參考、選用。

2、液位控制方式

a、供水型：低水位開泵，高水位停泵。

b、排水型：高水位開泵，低水位停泵。

c、聯鎖型：當其它水泵與消防水泵共用水池時，須設消防聯鎖；群體建筑多個水箱的水位聯鎖控制。

3、水泵工作方式

a、單臺泵液位控制。

b、兩臺泵，一臺工作、一臺備用的液位控制。

c、使用PLC與變頻器，實現多臺水泵聯動，完成水位測控或保證水壓恒定。

①、供水型：當水位降到傳感器的下限時，繼電器Jx動作，14、15點接通，供水泵起動。直至水位達到上限時，繼電器Js動作，12、13點斷開，水泵停止運行。

②、排水型：當水位升至傳感器的上限時，Js動作，排水泵起動。直至水位降至下限，Jx動作，水泵停止運行。
